Test rovnače pole

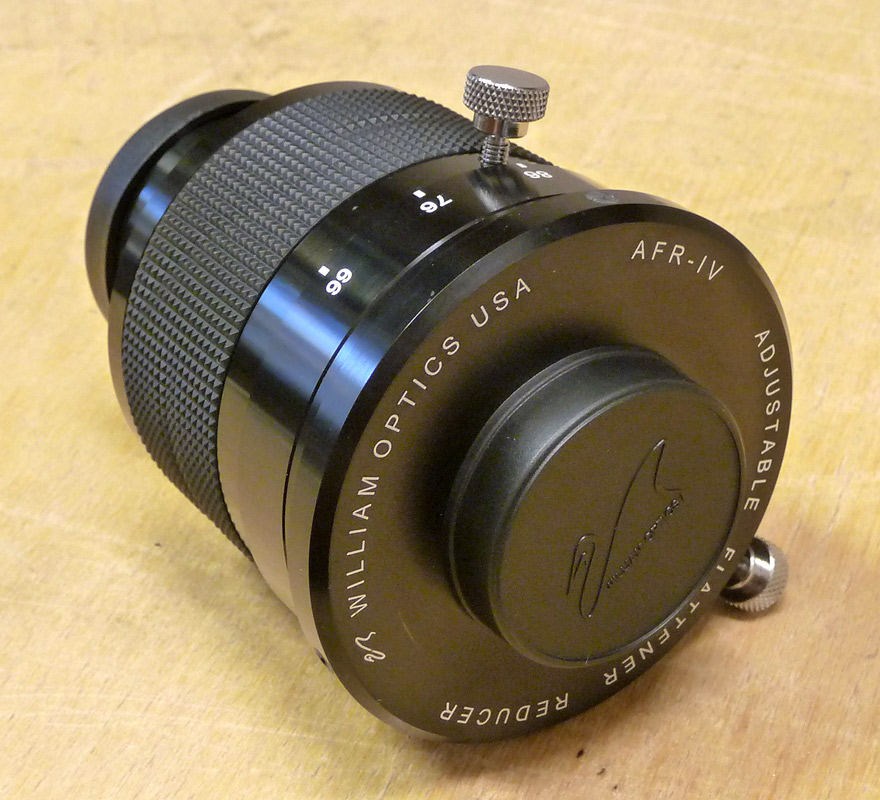

rovnac-v.jpgZ firmy Supra Praha nám byl zapůjčen rovnač pole William Optics AFR-IV Flattener (P-Flat4) . Tento rovnač pole je určen pro refraktory s ohniskovou vzdáleností 500 – 1000 mm. S průměrem optiky 54mm vykreslí pole velikosti DSLR. Na vstupu je 2″ průměr, výstupní závit T2 je na otočném kroužku. Vzdálenost od roviny ohniska je možné nastavit v rozsahu 66-86 mm.

Protože jsme ale neměli standardní délku mezikroužku T2/CCD, bylo nutné pokusně vybrat vhodný mezikroužek a vyzkoušet správné nastavení vzdálenosti. K testům byl použit rovněž zapůjčený refraktor Megrez 90 APO (90/558mm). Pokusným změřením rozměrů vycházela délka mezikroužku v rozmezí 15-35 mm. My jsme měli k dispozici pouze mezikroužky 15 a 40 mm. S delším mezikroužkem (40 mm) se již nepodařilo zaostřit, proto byla testována jen varianta bez mezikroužku a s 15 mm mezikroužkem.

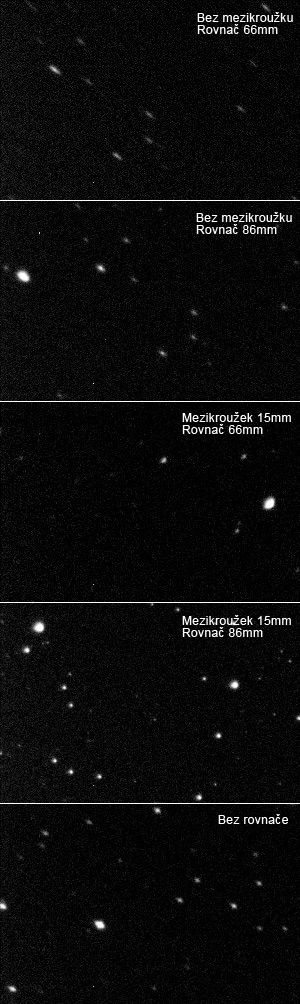

Bylo uděláno několik pokusných snímků. U každého byl proveden výřez z levého horního roku a porovnány tvary hvězd:rovnac.jpg

  • Bez mezikroužku má jen minimální vliv:

obr.1) při 66 mm je o něco horší než bez rovnače.
obr.2) při 86 mm je o něco lepší než bez rovnače.

  • Mezikroužek 15 mm:

obr.3) při 66 mm dělá opačnou vadu, protahuje hvězdy po kružnici
obr.4) při 88 mm koriguje dobře, zbývá drobná kóma.

  • Bez rovnače:

obr.5) čtverec o kratší hraně zorného pole zobrazuje dobře, zato rohy mají značně protáhlé hvězdy



Optimální sestava se CCD G2-8300:

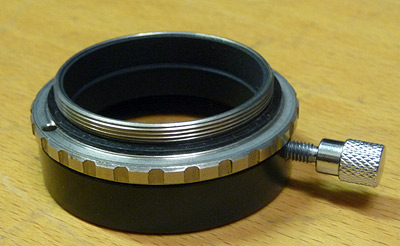

Refraktor Megrez 90 APO (90/558 mm). Za něj byl našroubován rovnač pole AFR-IV nastavený na 86 mm, za něj mezikroužek T2/T2 o délce 15 mm a za něj CCD kamera G2-8300 s krátkým nástavcem T2.



Optimální sestava s Canon EOS 1100:

Refraktor Megrez 90 APO (90/558 mm). Za něj byl našroubován rovnač pole AFR-IV nastavený na 80 mm, za něj redukce T2/M42 + další redukce M42/EOS (obě redukce dohromady mají 13 mm). Dále už fotoaparát Canon. V této sestavě se nepoužije žádný prodlužovací mezikroužek (i kdyby byl jen 10 mm, tak již není možné zaostřit). Jasné hvězdy mají nepravidelné (nepřirozené) odlesky – raději se jim vyhnout, jinak nutno ručně retušovat.



Ukázka snímku mlhoviny IC1396 – CCD G8300 bez rovnače
Ukázka snímku mlhoviny Severní Amerika – CCD G8300 s rovnačem
Ukázka přechodu Venuše přes Plejády – Canon EOS 1100
